Modelo CEs: Sistema extraplano para forjado
Sistema extraplano que permite reforzar el forjado manteniendo las condiciones originales

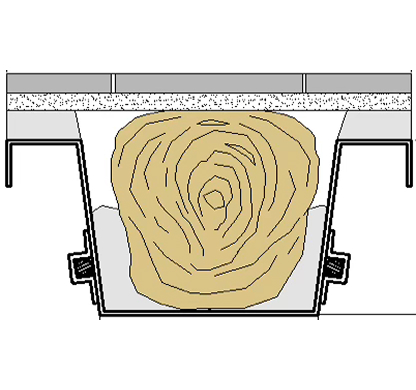

El modelo CEs está formado por un perfil metálico en forma de doble U, realizado en chapa de acero galvanizado y ensamblado mediante tornillería. Su geometría permite adaptarse al forjado existente y distribuir las cargas de forma uniforme sobre la vigueta y las bovedillas.
Gracias a sus alas extraanchas, el perfil recoge y asegura el apoyo tanto de la vigueta como del entrevigado, proporcionando una mayor superficie de contacto y una correcta descarga del forjado.
Descargar DIT 276 R/19
Forjados compatibles
-
Viguetas de madera
-
Viguetas de hormigón
-
Viguetas de hierro
-
Forjados cerámicos
-
Apoyo SSM
Evita momentos en muros de carga.
-
Fabricación a medida
La fabricación a medida aporta mejor adaptación al forjado, permite mejores proyectos y menor pérdida de altura.
-
Más resistente y activo
El más resistente y activo en la descarga el forjado.
-
Sin soldaduras
No precisa de soldaduras y aporta mayor protección y durabilidad.
-
Más ancho
El más ancho del mercado, cubre todo el ancho del forjado con mayor resistencia.
Los canales son exteriores a la altura media de la viga de reparación y rigidizados mediante tornillería. La utilización de este modelo es de especial interés cuando las alturas suelo-techo puedan verse afectadas por la reparación del forjado y apoyar en jácenas de hormigón o metálicas que necesiten un apoyo más alto.
No es necesaria la preparación de los muros de carga para el anclaje de los perfiles de refuerzo. Es el único sistema patentado que absorbe los cortantes eliminando momentos en los muros de carga.
En la mayoría de los casos, debido a su forma adaptable al forjado, es posible evitar el retacado con mortero del ala del perfil al tablero.
Paso a paso
-
Paso a paso
Limpieza de las viguetas existentes y saneamiento de los apoyos.
-
Fabricación a medida
Instalación de los perfiles telescópicos del Modelo CES, ajustados milimétricamente a la luz del forjado.
-
Montaje
Anclaje mecánico a los muros de carga mediante conectores homologados.
-
Certificación
Activación del sistema para que el refuerzo asuma la carga estructural de manera inmediata.
