Modelo C: Refuerzo de forjado
Sistema extraplano que permite reforzar el forjado manteniendo las condiciones originales y minimizando la pérdida de altura libre.
El Sistema C está formado por dos perfiles metálicos de chapa galvanizada colocados simétricamente respecto al eje de la vigueta y fijados mediante tornillería estructural. Estos perfiles pueden ser continuos o telescópicos, lo que permite adaptarse a cualquier longitud del vano y garantizar un refuerzo estructural eficaz.
Gracias a su diseño, el sistema transmite los esfuerzos hacia los apoyos mediante barras de acero ancladas en muros, jácenas o zunchos, evitando la transmisión de momentos en los muros de carga y mejorando la estabilidad del conjunto estructural sin necesidad de soldaduras.
Descargar DIT 276 R/19
Forjados compatibles
-
Viguetas de madera
-
Viguetas de hormigón
-
Viguetas de hierro
-
Forjados cerámicos
-
Sistema extraplano
Diseñado para minimizar la pérdida de altura libre, permitiendo reforzar el forjado sin afectar significativamente a la distancia entre suelo y techo.
-
Fabricación a medida
Los perfiles se fabrican según las dimensiones del forjado existente, lo que permite una adaptación precisa a cada estructura y una instalación más eficiente.
-
Refuerzo estructural eficaz
El perfil envuelve la vigueta y recoge parte del entrevigado a ambos lados, aumentando la superficie de apoyo y mejorando la capacidad resistente del forjado.
-
Sin soldaduras
La instalación se realiza mediante ensamblaje mecánico con tornillería estructural, evitando soldaduras en obra y mejorando la durabilidad del sistema.
-
Perfil envolvente
Su geometría permite abrazar la vigueta y parte de los revoltones, generando un refuerzo estructural continuo que estabiliza el comportamiento del forjado.
El modelo C está formado por un perfil metálico extraplano que se instala bajo el forjado existente, envolviendo la vigueta y recogiendo parte del entrevigado a ambos lados. Su diseño permite generar un refuerzo estructural continuo que trabaja de forma colaborante con la estructura original.
La utilización de este sistema resulta especialmente adecuada cuando se requiere reforzar el forjado minimizando la pérdida de altura libre, manteniendo las condiciones originales del espacio interior y evitando intervenciones estructurales más invasivas.
Gracias a su geometría envolvente y a la gran superficie de contacto con el forjado, el perfil mejora la distribución de cargas y aumenta la capacidad resistente del sistema estructural existente.
Paso a paso
-
Paso a paso
Inspección del forjado, limpieza de las viguetas existentes y preparación de la zona de intervención para garantizar un correcto asiento del sistema de refuerzo.
-
Fabricación a medida
Fabricación de los perfiles del Modelo C adaptados a las dimensiones del forjado y a la geometría de las viguetas existentes.
-
Montaje

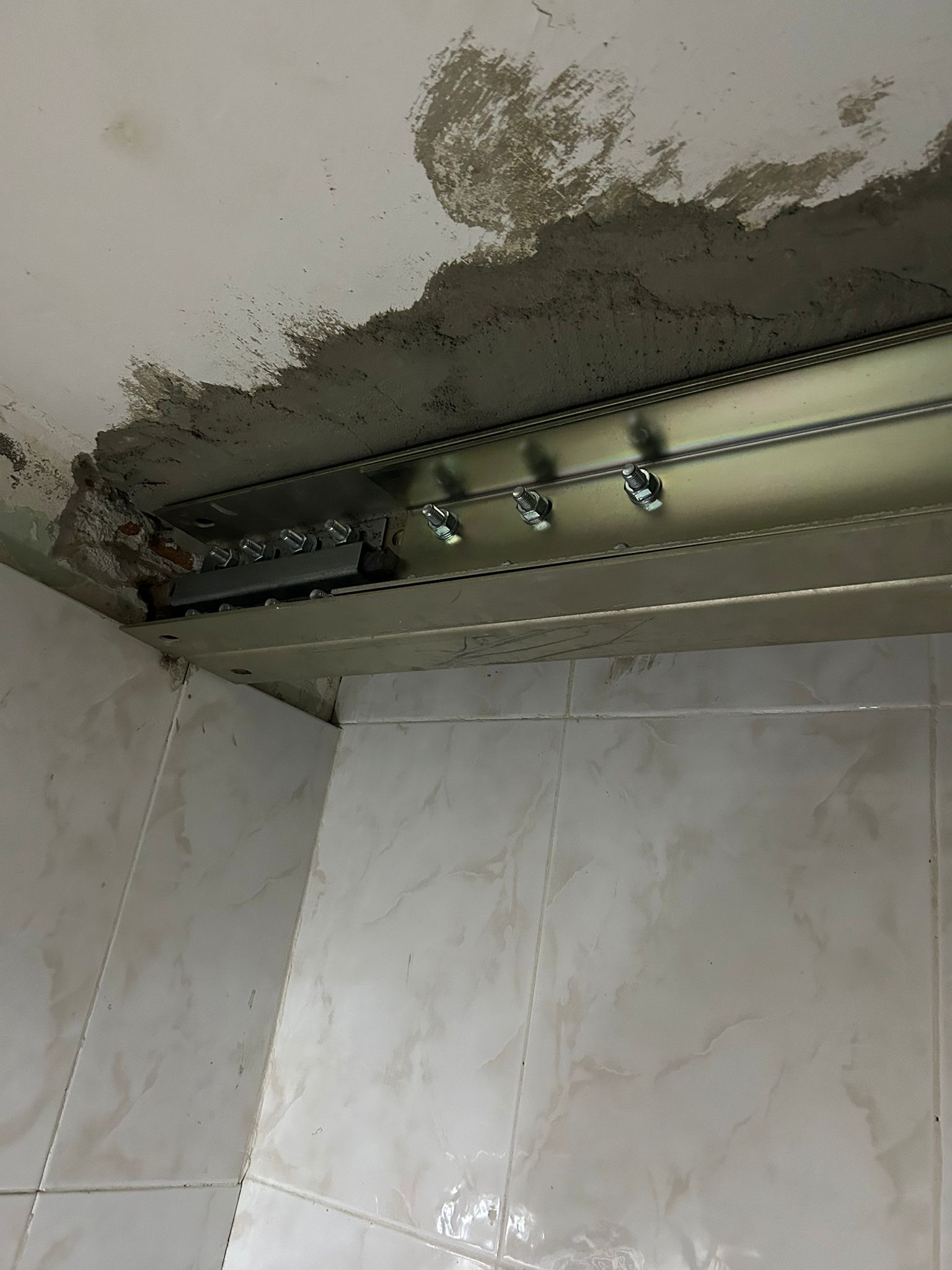

Instalación de los perfiles metálicos bajo el forjado, envolviendo la vigueta y asegurando su correcta fijación mediante tornillería estructural.
-
Certificación
Comprobación final del refuerzo estructural y certificación técnica del sistema instalado conforme a los cálculos del proyecto.
