Urrutia
Ubicación: Calle Urrutia, Barcelona
Problema detectado: Necesidad de reforzar estructuralmente el forjado existente para mejorar su capacidad portante.
Sistema utilizado: Refuerzo estructural mediante vigas metálicas galvanizadas y uniones atornilladas.
Tipo de intervención: Instalación de estructura metálica de refuerzo apoyada en muros de carga.
Estado final: Forjado reforzado y estructura estabilizada.
Problemática
Durante la inspección estructural del inmueble se detectó la necesidad de reforzar el forjado existente para garantizar la estabilidad y la capacidad portante de la estructura. El sistema constructivo original presentaba limitaciones para soportar las cargas actuales del edificio.
El edificio, construido con muros de carga de ladrillo macizo, requería una intervención que permitiera mejorar la resistencia del forjado sin alterar significativamente la estructura original. Por ello se planteó una solución de refuerzo mediante una estructura metálica complementaria.
Solución: refuerzo estructural con vigas metálicas

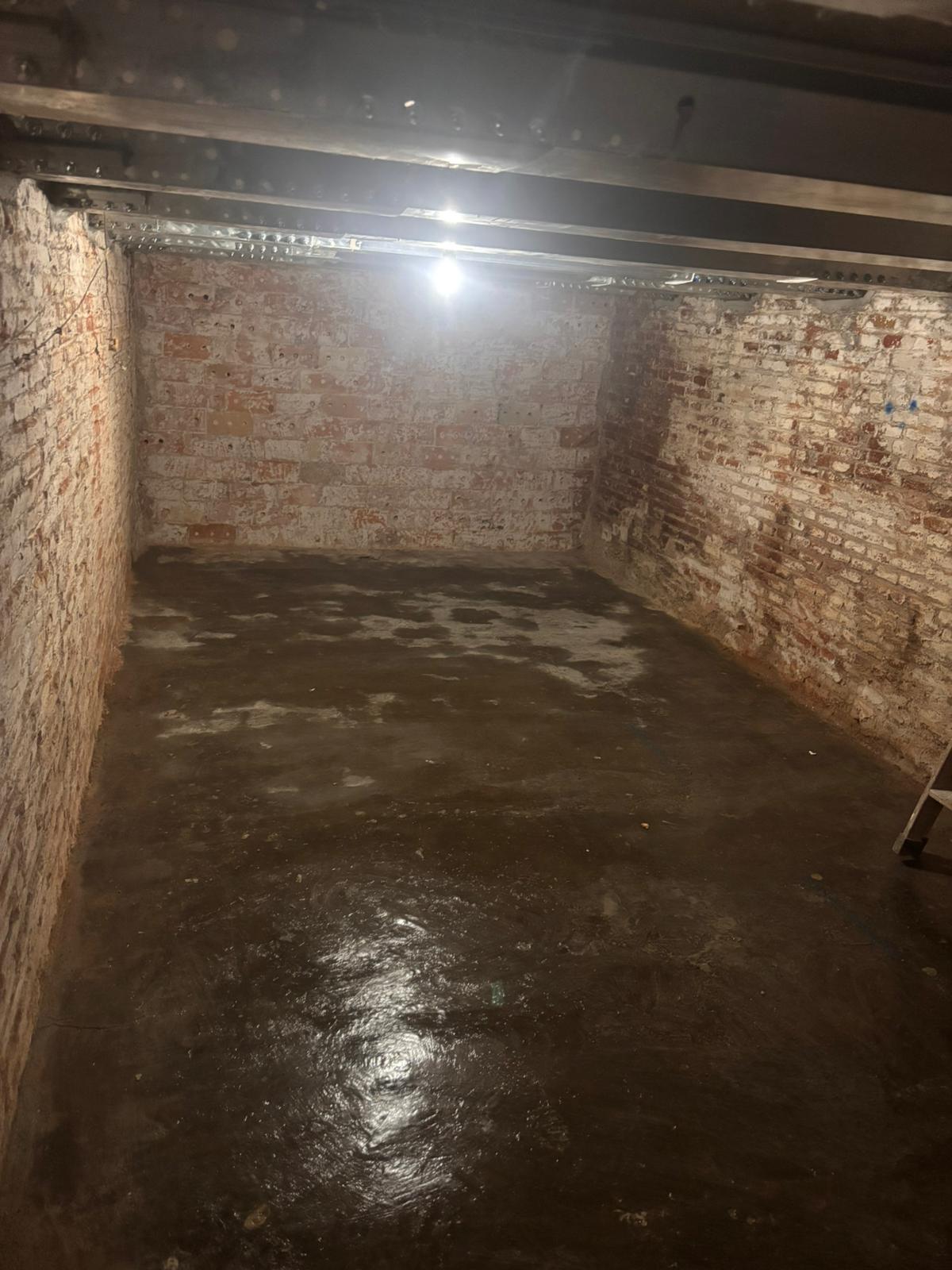

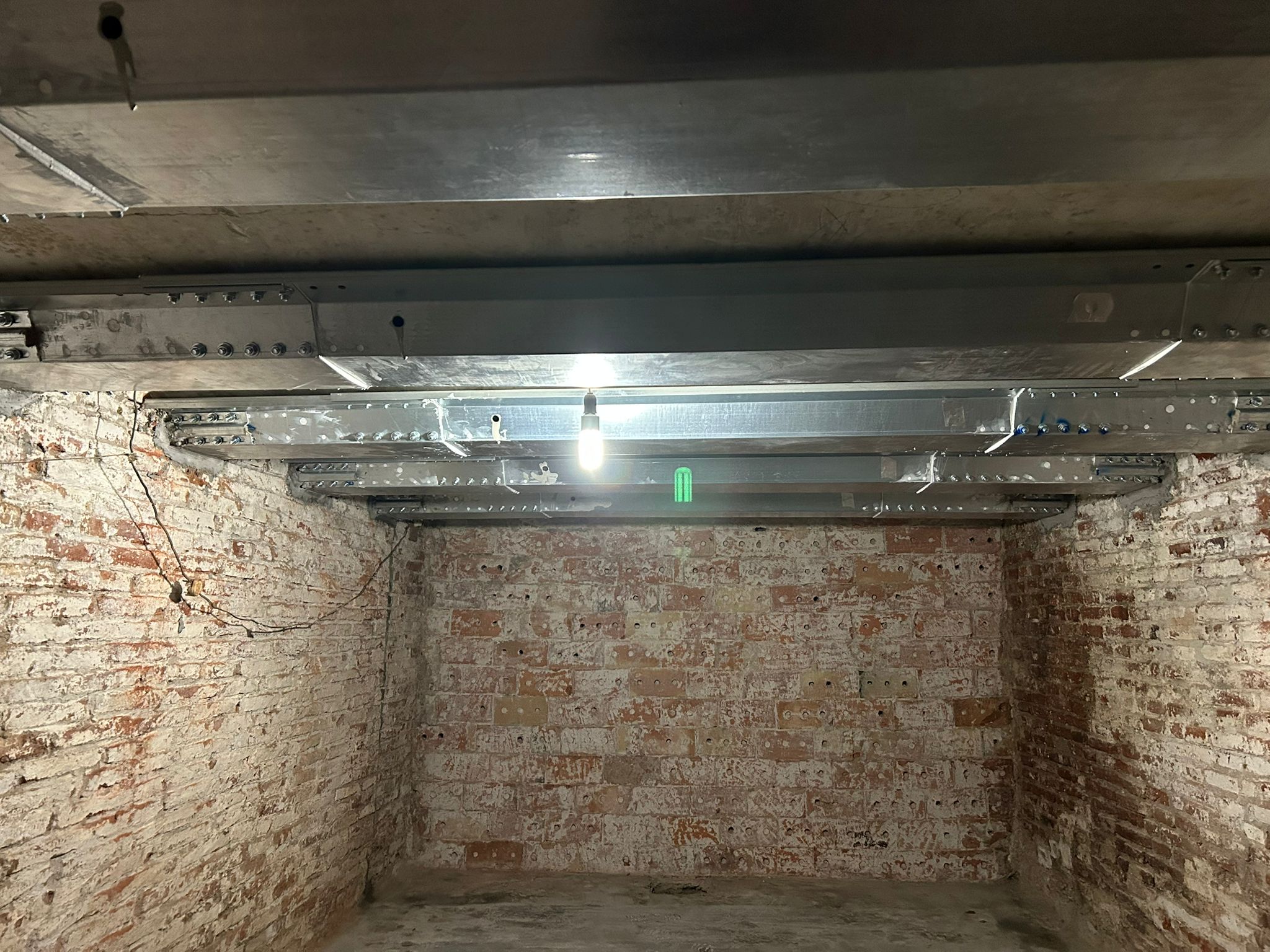

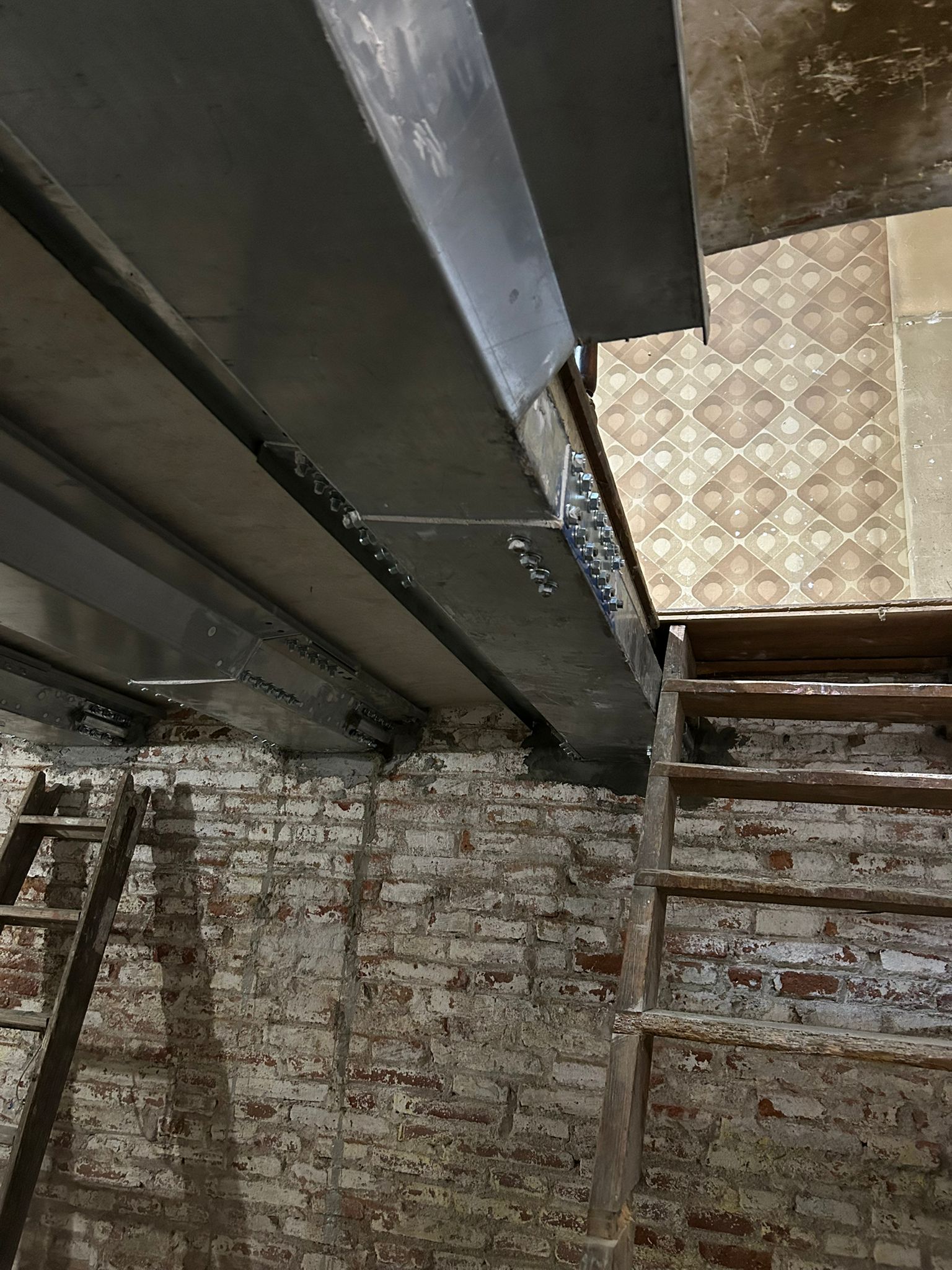

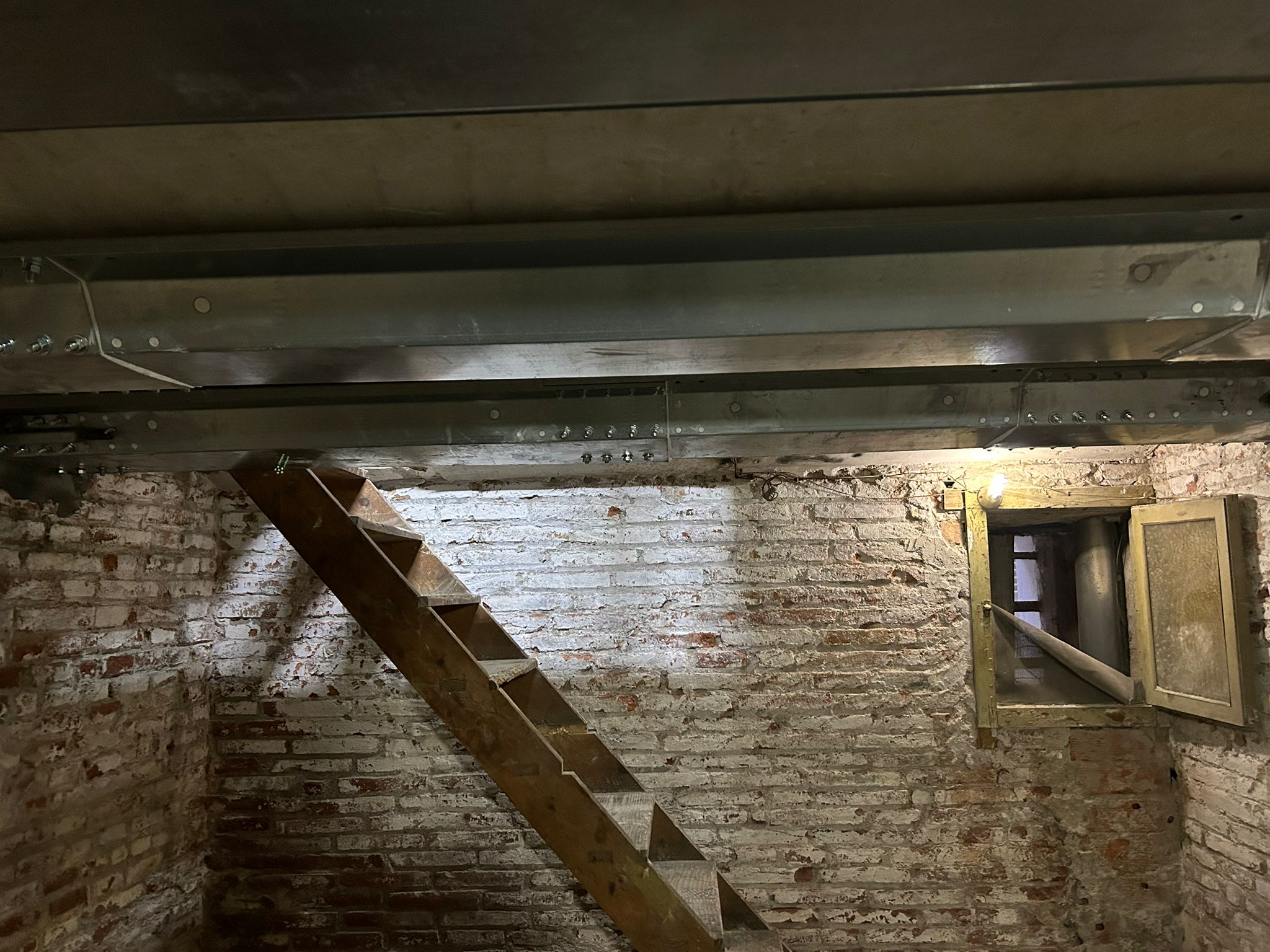

La intervención consistió en la instalación de un sistema de vigas metálicas galvanizadas que actúan como refuerzo estructural del forjado existente. Estas vigas se fijan mediante placas y uniones atornilladas de alta resistencia, garantizando una correcta transmisión de cargas hacia los muros de carga del edificio.
El uso de perfiles metálicos galvanizados permite asegurar una elevada durabilidad frente a la humedad y mejorar la estabilidad global de la estructura sin necesidad de sustituir completamente el sistema constructivo original.
Proceso de Intervención
-
Preparación
Limpieza de las viguetas existentes y saneamiento de los apoyos.
-
Montaje

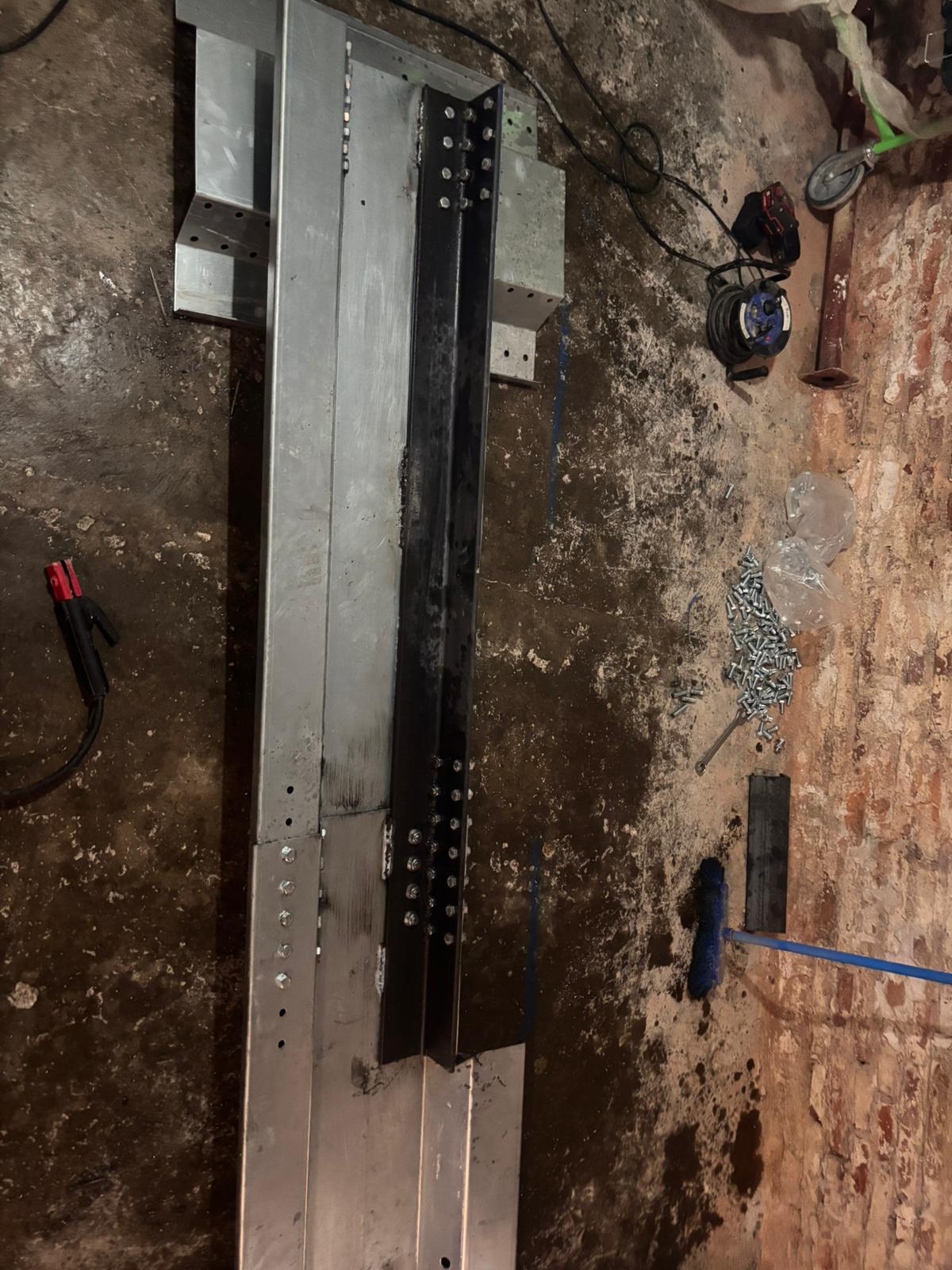

Instalación de los perfiles telescópicos del Modelo CES, ajustados milimétricamente a la luz del forjado.
-
Fijación
Anclaje mecánico a los muros de carga mediante conectores homologados.
-
Ajuste y Carga
Activación del sistema para que el refuerzo asuma la carga estructural de manera inmediata.
