Bolivar 9
Ubicación: Carrer de Bolívar 9, Barcelona
Problema detectado: Deterioro estructural localizado en el forjado existente y pérdida de capacidad resistente en algunas viguetas.
Sistema utilizado: Refuerzo estructural mediante mecanovigas metálicas telescópicas Modelo CES.
Tipo de intervención: Refuerzo puntual de forjado en zonas debilitadas.
Estado final: Estructura estabilizada y capacidad portante recuperada sin sustitución completa del forjado.
Problemática
Durante la inspección del forjado se detectaron zonas con deterioro estructural localizado en las viguetas originales, agravado por la presencia de humedad y el envejecimiento natural de los materiales. Estas patologías podían provocar deformaciones excesivas y pérdida de capacidad resistente en determinados tramos del forjado.
La intervención debía resolverse sin realizar una sustitución completa de la estructura existente y minimizando las demoliciones en la vivienda. Por ello se optó por una solución de refuerzo estructural puntual que permitiera recuperar la estabilidad del forjado manteniendo la mayor parte de los elementos originales.
Solución: Refuerzo estructural con Modelo CES

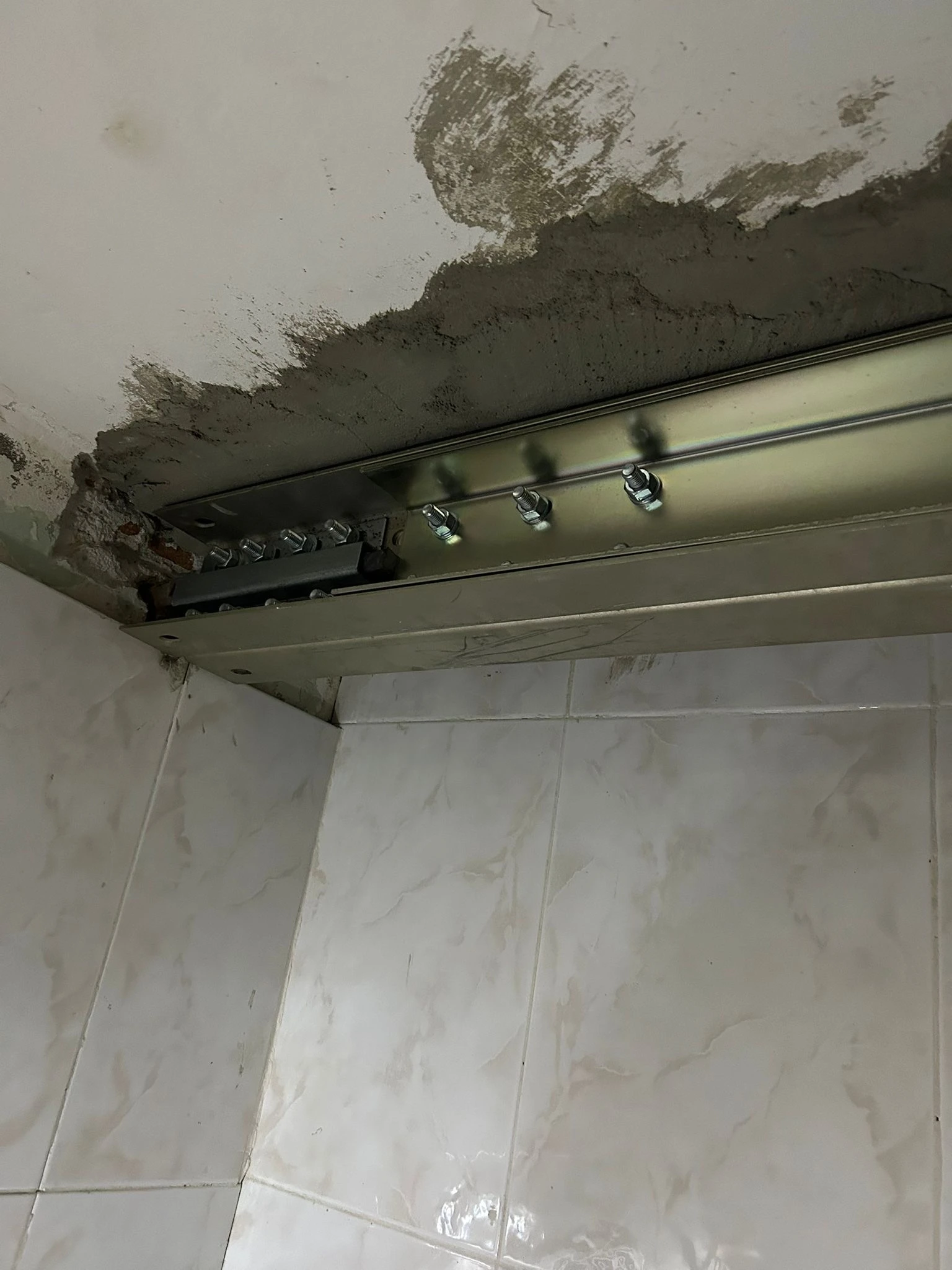

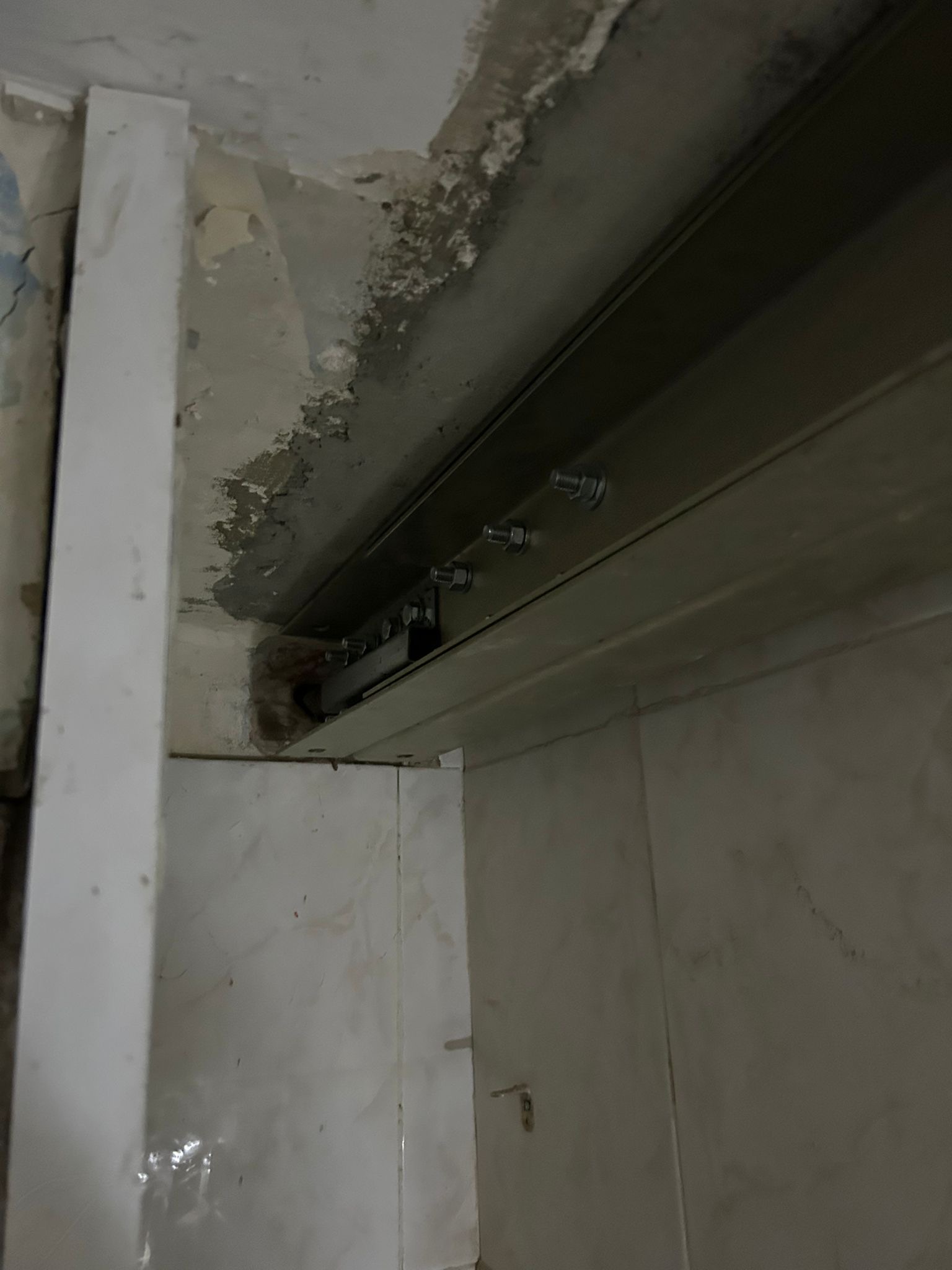

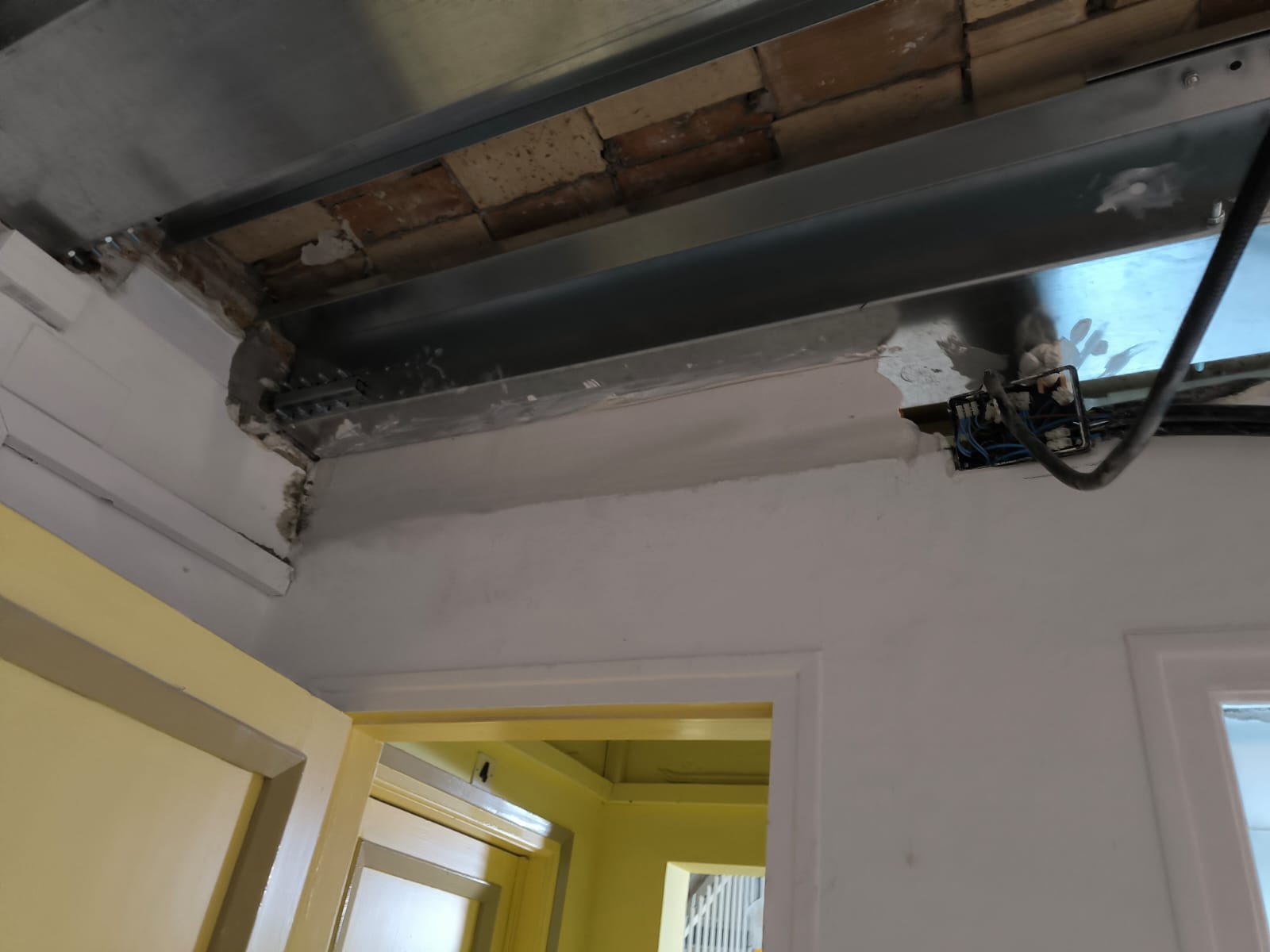

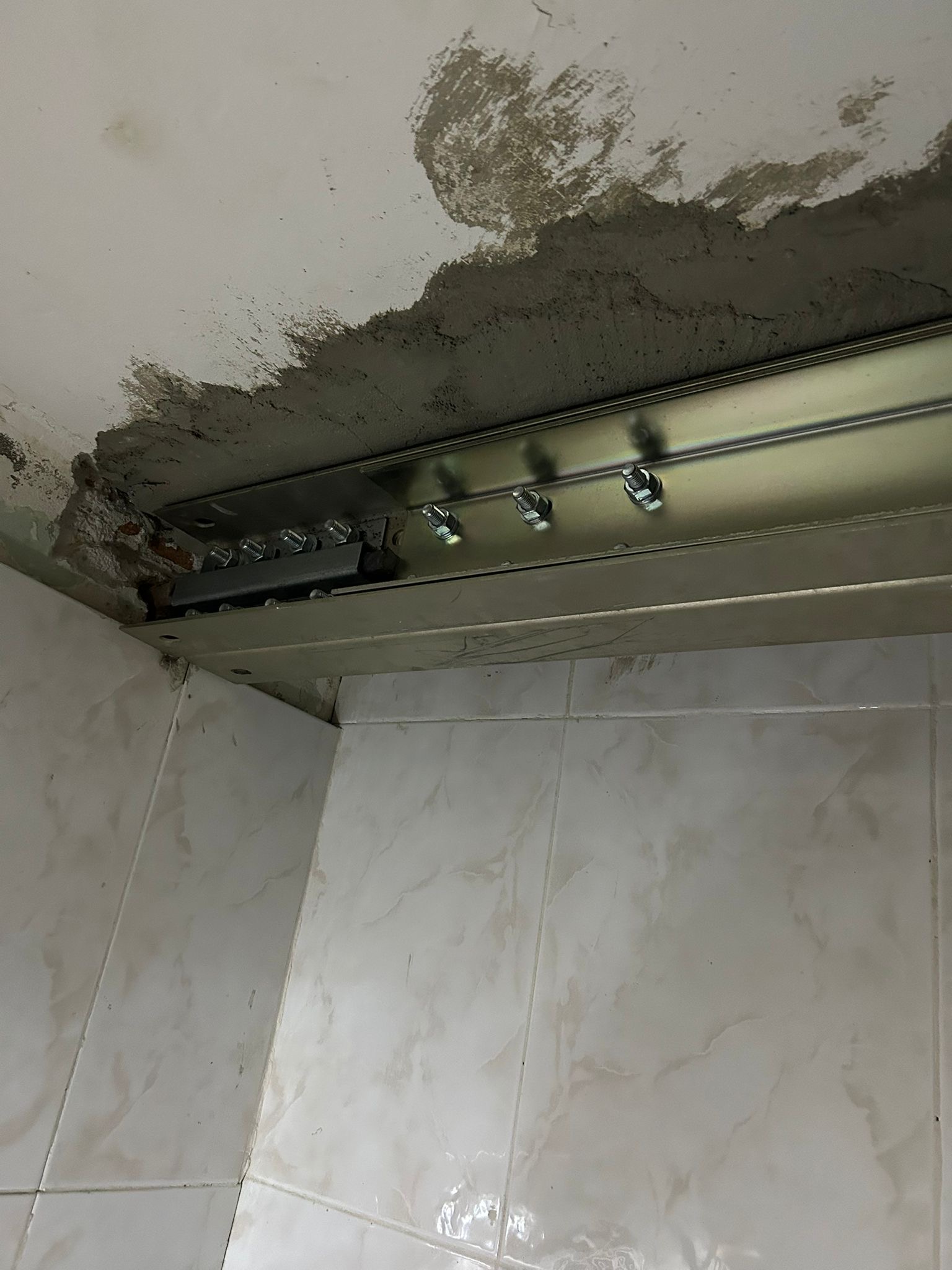

Para resolver la patología se instaló un sistema de refuerzo mediante mecanovigas metálicas telescópicas del Modelo CES, colocadas bajo las viguetas existentes y ancladas a los muros de carga del edificio.
Estos perfiles de acero galvanizado se ajustan milimétricamente a la luz del forjado mediante un sistema telescópico atornillado, permitiendo que las nuevas vigas colaboren estructuralmente con el forjado original y absorban parte de las cargas.
La intervención permitió estabilizar los tramos afectados y recuperar la capacidad resistente del forjado sin necesidad de demoliciones extensivas ni sustitución completa de la estructura.
Proceso de Intervención
-
Preparación
Limpieza de las viguetas existentes y saneamiento de los apoyos.
-
Montaje

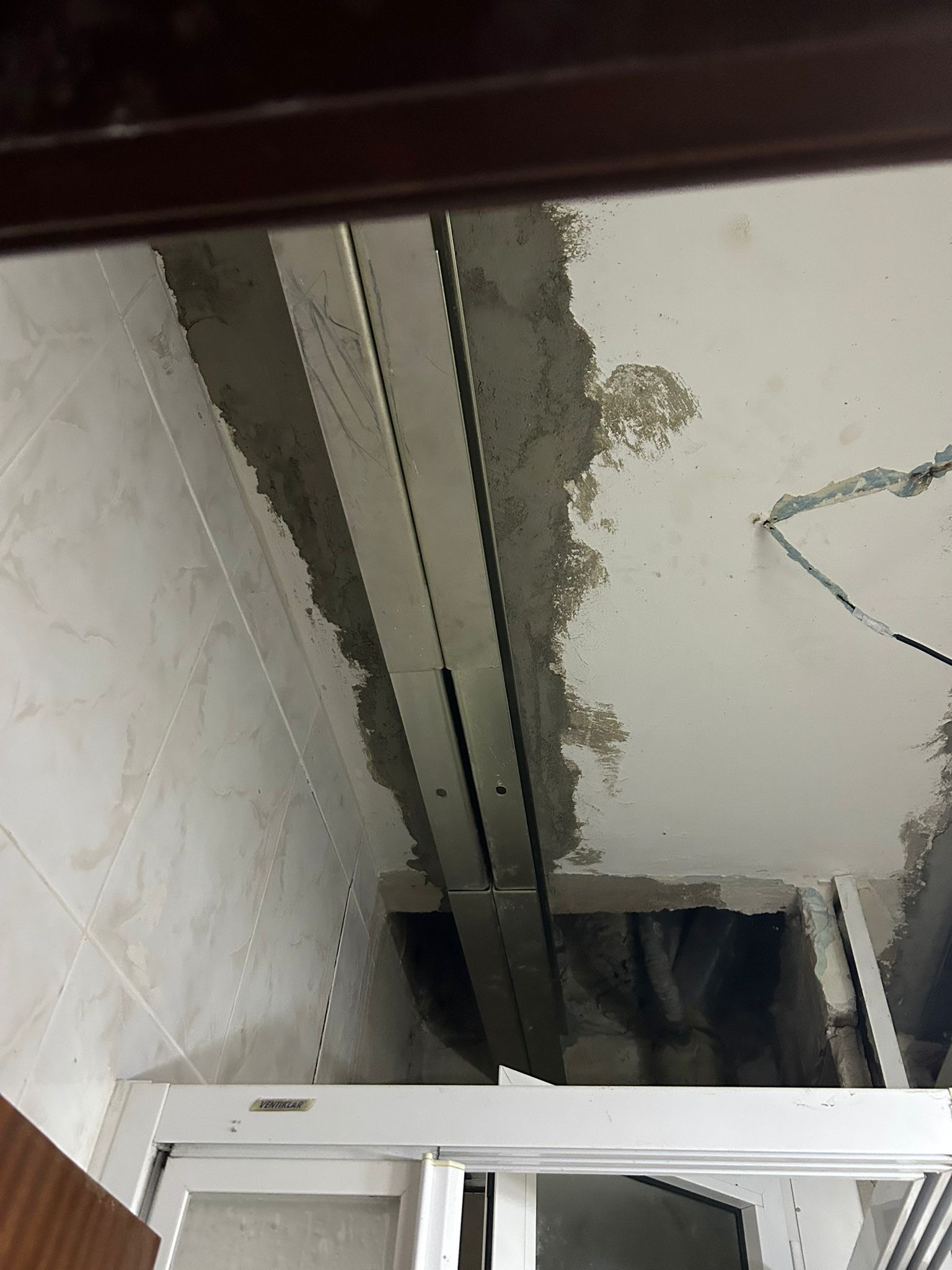

Instalación de los perfiles telescópicos del Modelo CES, ajustados milimétricamente a la luz del forjado.
-
Fijación

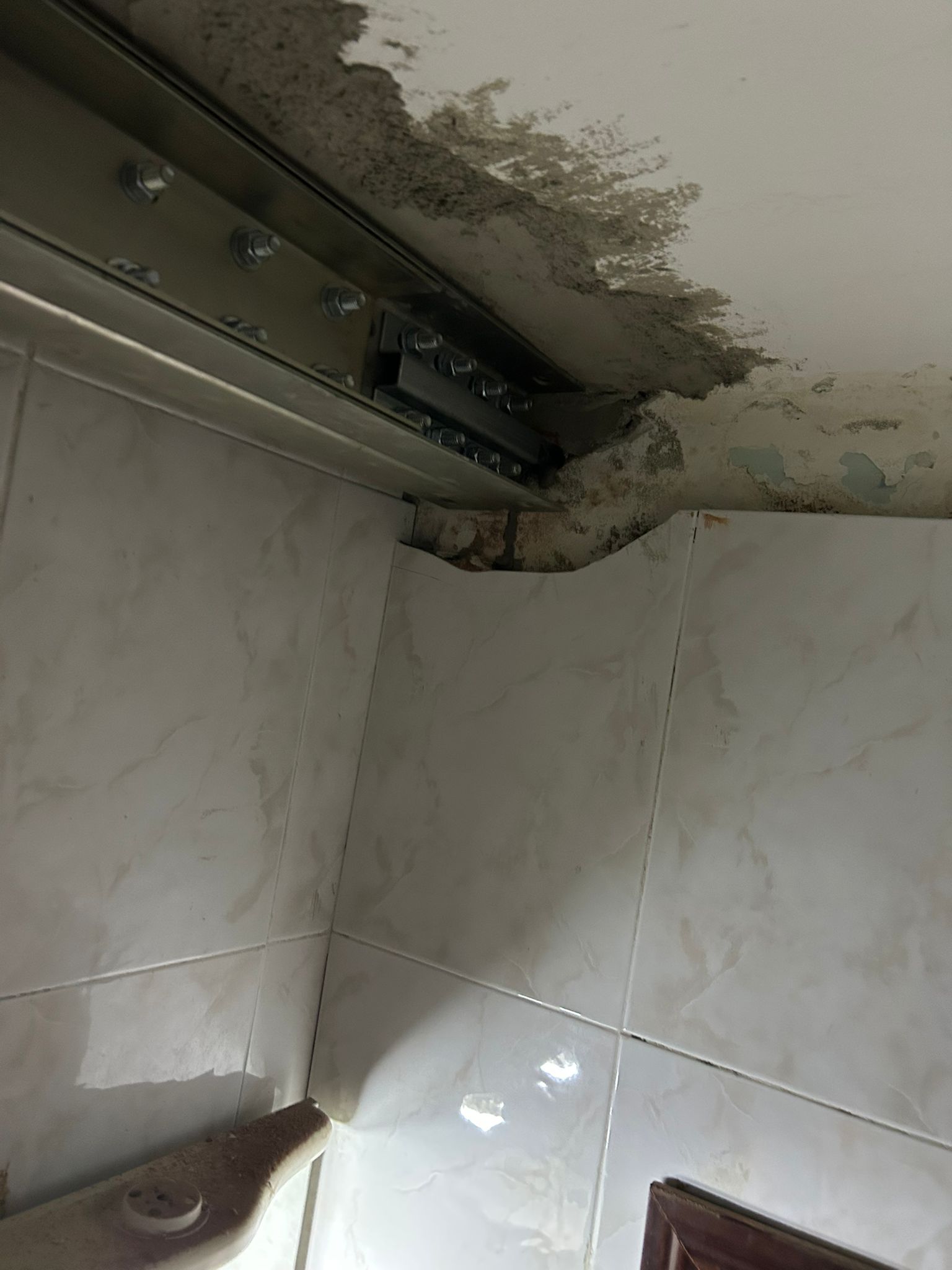

Anclaje mecánico a los muros de carga mediante conectores homologados.
-
Ajuste y Carga
Activación del sistema para que el refuerzo asuma la carga estructural de manera inmediata.
